Overview

Ondrej Harnúšek, FIIT STU, 2019

Hlavná funkcionalita:

• zobrazenie reštaurácií, barov alebo kaviarní v Bratislave
• filtrovanie podľa typu podniku a vzdialenosti od vybratého miesta
• zobrazenie trasy do vybranej reštaurácie, baru alebo kaviarne

Aplikácia má čast frontend, ktorý je html stránka používajúca mapbox API a mapbox.js a backendovú časť napísanú vo Flask, používajúcu PostGIS databázu. Frontend komunikuje s backendom pomocou rozhrania REST API.

Spustenie aplikácie

• vytvorenie a upravenie databázy je opísané v časti dáta

  export PYTHONPATH=.
  python server/app.py


  Mapa je dostupná na adrese: http://localhost:8080/map

Scenáre

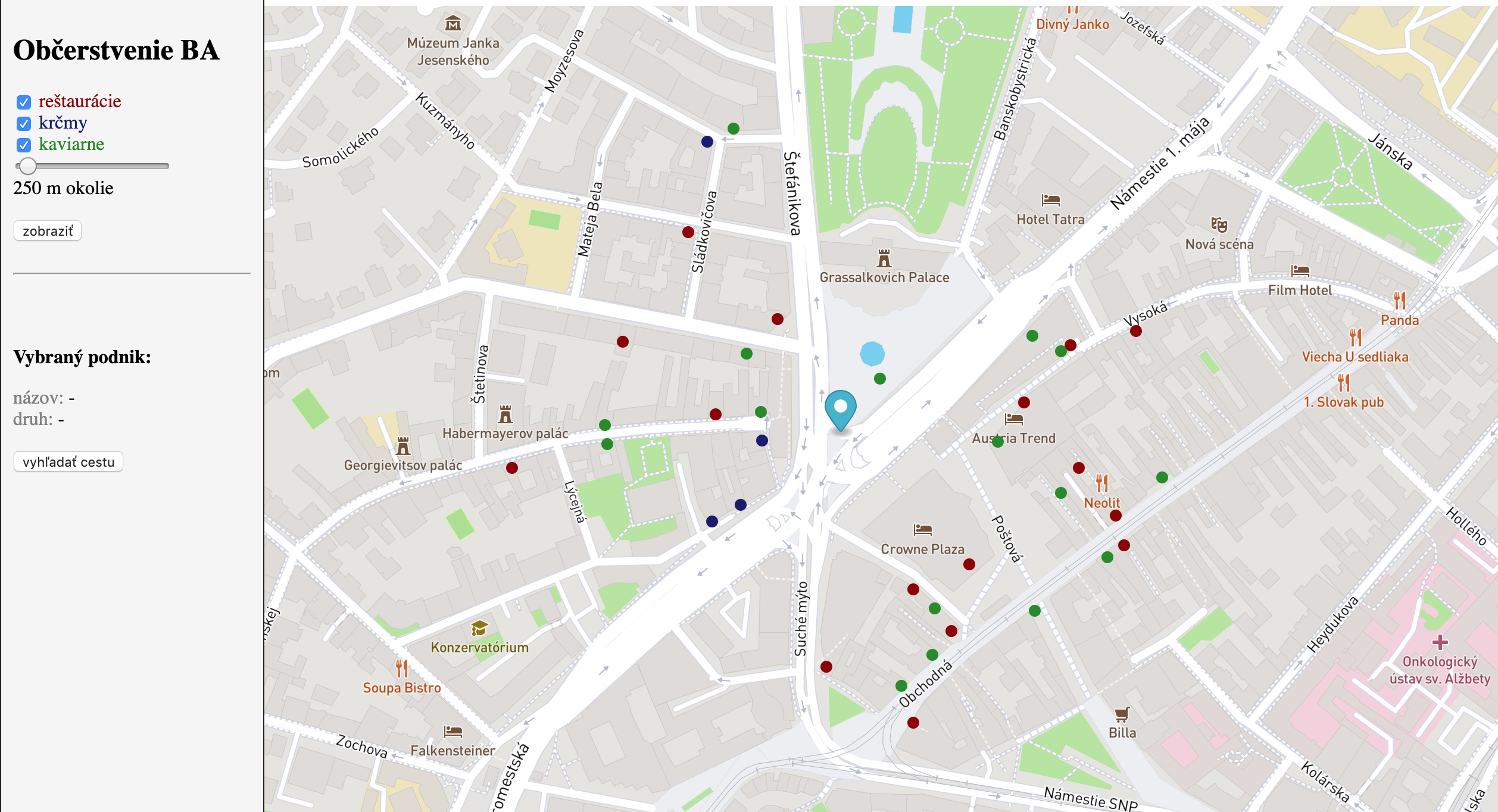

1. Zobrazenie zariadení s občerstvením v okolí

1. umiestnenie vybranie pozície (modrá)
2. vybratie typov zariadení: reštaurácie, krčmy alebo kaviarne
3. zadanie maximálnej vzdialenosti od vybranej pozície

4. zobrazenie zariadení, farebne podľa ich typu

5. príklad query: Vyhľadanie reštaurácii, krčiem a kaviarní v okolí 250 m od pozície [17.107341368562373, 48.148054257071266]

   select array_to_json(array_agg(row_to_json(rows)))
   from (select name, amenity, st_asgeojson(st_transform(way, 4326))::json geometry
         from interest
         where st_dwithin(st_transform(way, 4326)::geography, st_setsrid(st_makepoint(17.107341368562373, 48.148054257071266), 4326), 250)
         and (amenity='restaurant' or amenity='pub' or amenity='cafe')
   ) as rows

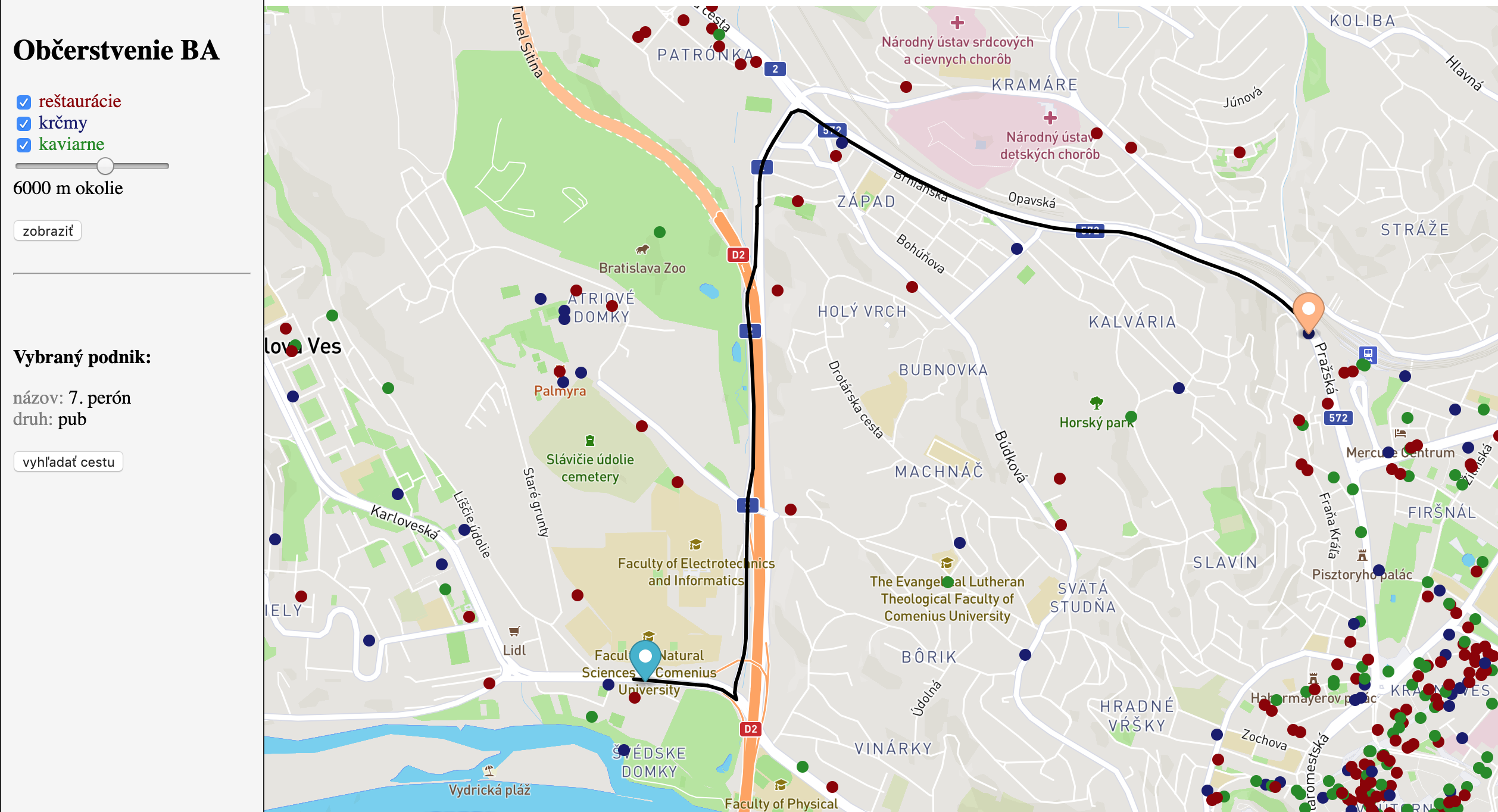

2. Zobrazenie cesty do vybraného zariadenia

1. vybratie konkrétneho zariadenia (oranžová)
2. zobrazenie mena a typu v bočnom panely
3. zobrazenie najkratšej cesty do zariadenia pomocov pgr_dijkstra
4. príklad query: Vyhľadanie cesty z pozície [17.107341368562373, 48.148054257071266] na pozíciu [17.107197 48.146478]

   select array_to_json(array_agg(row_to_json(rows)))
   from (
     select ways.name, st_asgeojson(st_transform(ways.way, 4326))::json geometry
     from pgr_dijkstra('select osm_id as id, source, target, length as cost from ways',
         (select ways.source source_id
             from ways
             order by st_distance(way, 'SRID=4326;POINT(17.107341368562373 48.148054257071266)'::geometry)
             limit 1),
         (select ways.source target_id
             from ways
             order by st_distance(way, 'SRID=4326;POINT(17.107197 48.146478)'::geometry)
             limit 1),
         directed := false) dij
     join ways on (dij.edge = ways.osm_id)
   ) as rows


Frontend

Frontendová časť je HTML stránka (map.html), ktorá zobrazuje mapbox.js widget. Stránka takisto zobrazuje bočný panel s polami pre vstup užívateľa a textový výstup.

Stránka obsahuje javascriptové funkcie zodpovedné za:

• inicializáciu mapy
• volanie REST API rozhrania
• pridávanie a odoberanie bodov a ciest na mape

Backend

Backend aplikácia je napísaná vo Flasku a je zodpovedná za dopytovanie geo dát, vytváranie zoznamu geojson objektov a vytvorenie REST rozhrania.

Dáta

Dáta boli získané z Open Street Maps a importované s použitím osm2pgsql nástroja.

Pomocné tabuľky

Vytvorenie pomocnej tabuľky pre všetky pomenované občerstvenia

• obsahuje 996 záznamov

  create table interest as
  (select name, amenity, way
    from planet_osm_point
    where (amenity='restaurant' or amenity='pub' or amenity='cafe')
    and name is not null
    union
    select name, amenity, st_transform(st_centroid(way), 4326) as way
    from planet_osm_polygon
    where (amenity='restaurant' or amenity='pub' or amenity='cafe')
    and name is not null
  )


Vytvorenie pomocnej tabuľky pre dĺžky všetkých cies

create table ways as
    select osm_id, name, way, st_length(way) as length
    from planet_osm_roads

alter table ways
add column way_transform geometry;

update ways
set way_transform = st_transform(ways.way, 4326);

alter table ways add column "source" integer;
alter table ways add column "target" integer;

Pomocov rozšírenia pgRouting vytvorenie topologie

select pgr_createtopology('ways', 0.00001, 'way', 'osm_id');

Api

1. Nájdi v zadanej oblasti od vybraného bodu podľa výberu reštaurácie, krčmy alebo kaviarne

POST /api/points

{
    "lng":number,
    "lat":number,
    "distance_meters":integer,
    "restaurants":boolean,
    "pubs":boolean,
    "cafes":boolean
}

API vracia zoznam zariadení s občerstvením

[
    {
        "name":"Agnezo",
        "amenity":"restaurant",
        "geometry":{
            "type":"Point",
            "coordinates":[
                17.1100946,
                48.1474876
            ]
        }
    },
    ...
]

2. Nájdi cestu medzi dvomi zadanými bodmi

POST /api/lines

{
    "lng_source":number,
    "lat_source":number,
    "lng_target":number,
    "lat_target":number
}

API vracia zoznam ciest, ktoré tvoria trasu

[
    {
        "name":"Hodžovo námestie",
        "geometry":{
            "type":"LineString",
            "coordinates":[
                [
                    17.1084367,
                    48.1485912
                ],
                [
                    17.1081819,
                    48.14842
                ],
                [
                    17.107594,
                    48.1480647
                ]
            ]
        }
    },
    ...
]
